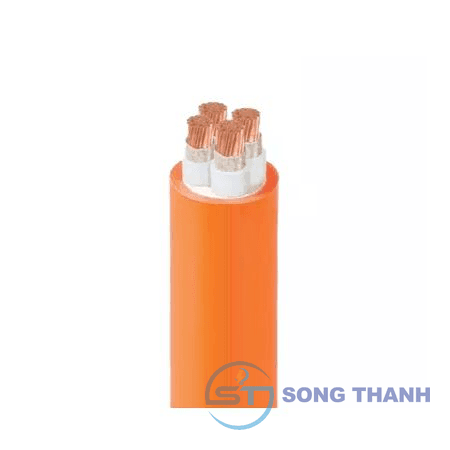

Dây cáp điện chậm cháy Cadivi CXV/FRT-3×25+1×16 mm2 – 0.6/1kV

Cadivi CXV/FRT – 0,6/1KV (3P+N) Model Tiết diện dây mm2 Tiết diện Lõi pha mm2 Tiết diện Lõi trung tính mm2 Đường kính tổng mm Khối lượng cáp kg/km CXV/FRT-3x4 + 1x2,5 3x4 + 1x2,5 4 2,5 13,5 306 CXV/FRT-3x6 + 1x4 3x6 + 1x4 6 4 14,8 403 CXV/FRT-3x10 + 1x6 3x10 + 1x6 10 6 16,3 560 CXV/FRT-3x16 + 1x10 3x16 + 1x10 16 10 17,5 688 CXV/FRT-3x25 + 1x16 3x25 + 1x16 25 16 20,9 1037 CXV/FRT-3x35 + 1x16 3x35 + 1x16 35 16 22,8 1312 CXV/FRT-3x35 + 1x25 3x35 + 1x25 35 25 23,7 1412 CXV/FRT-3x50 + 1x25 3x50 + 1x25 50 25 26,2 1788 CXV/FRT-3x50 + 1x35 3x50 + 1x35 50 35 26,8 1882 CXV/FRT-3x70 + 1x35 3x70 + 1x35 70 35 30,5 2542 CXV/FRT-3x70 + 1x50 3x70 + 1x50 70 50 31,4 2684 CXV/FRT-3x95 + 1x50 3x95 + 1x50 95 50 34,5 3403 CXV/FRT-3x95 + 1x70 3x95 + 1x70 95 70 35,7 3626

CXV/FRT-3x120 + 1x70 3x120 + 1x70 120 70 38,8 4361 CXV/FRT-3x120 + 1x95 3x120 + 1x95 120 95 39,7 4601 CXV/FRT-3x150 + 1x70 3x150 + 1x70 150 70 42,3 5216 CXV/FRT-3x150 + 1x95 3x150 + 1x95 150 95 43,4 5477 CXV/FRT-3x185 + 1x95 3x185 + 1x95 185 95 47,6 6550 CXV/FRT-3x185 + 1x120 3x185 + 1x120 185 120 48,5 6798 CXV/FRT-3x240 + 1x120 3x240 + 1x120 240 120 53,5 8506 CXV/FRT-3x240 + 1x150 3x240 + 1x150 240 150 54,6 8798 CXV/FRT-3x240 + 1x185 3x240 + 1x185 240 185 56 9179 CXV/FRT-3x300 + 1x150 3x300 + 1x150 300 150 59,6 10766 CXV/FRT-3x300 + 1x185 3x300 + 1x185 300 185 60,8 11129 CXV/FRT-3x400 + 1x185 3x400 + 1x185 400 185 67,4 13790 CXV/FRT-3x400 + 1x240 3x400 + 1x240 400 240 69,1 14397 ĐẶC TÍNH KỸ THUẬT Cấp điện áp U0/U: 0,6/1 kV.

Điện áp thử: 3,5 kV (5 phút). Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 900C. Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 2500C. Cáp chậm cháy có đặc điểm truyền lửa chậm nên khó bắt cháy. Cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa. TỔNG QUAN Cáp chậm cháy CXV/FRT dùng cho hệ thống phân phối điện được thiết kế để hạn chế sự lan truyền của ngọn lửa khi bị ảnh hưởng bởi hỏa hoạn, sử dụng phù hợp trong các loại công trình... cấp điện áp 0,6/1 kV, lắp đặt cố định. TIÊU CHUẨN ÁP DỤNG •TCVN 5935-1 / IEC 60502-1 •TCVN 6612 / IEC 60228 •IEC 60332-1,3 •BS 4066-1,3 NHẬN BIẾT LÕI •Bằng băng màu: + Cáp 1 lõi: Màu tự nhiên, không băng màu.

+ Cáp nhiều lõi: Băng màu đỏ - vàng - xanh dương - không băng màu. • Hoặc theo yêu cầu khách hàng. Cách lựa chọn dây điện theo nhu cầu Cách lựa chọn tiết diện dây dẫn theo dòng điện MCCB thường mua cùng
